Resume Desain Local Area Network (LAN) - Administrasi Jaringan

A.Pengertian Jaringan Komputer

Istilah jaringan komputer dapat diartikan sebagai kumpulan sejumlah terminal komunikasi yang terdiri dari dua komputer atau lebih yang saling terhubung. Tujuan dibangunnya jaringan komputer adalah agar informasi/ data yang dibawa pengirim (transmitter) dapat sampai kepada penerima (receiver) dengan tepat dan akurat. Jaringan komputer memungkinkan penggunanya dapat melakukan komunikasi satu sama lain dengan mudah.

B.Network Administration

dan semua pengendalian Jaringan Komputer dikendalikan Network Administration  yang professional yang bertanggung jawab atas pemeliharaan perangkat keras komputer dan perangkat lunak yang terdiri dari sebuah jaringan komputer.

C.Manfaat Jaringan Komputer:

Terdapat banyak sekali manfaat jaringan komputer, antara lain:

a.Dengan jaringan komputer, kita bisa mengakses file yang kita miliki sekaligus file orang lain yang telah  diseberluaskan melalui suatu jaringan, semisal jaringan internet.

b.Melalui jaringan komputer, kita bisa melakukan proses pengiriman data secara cepat dan efisien.

c.Jaringan komputer membantu seseorang berhubungan dengan orang lain dari berbagai negara dengan mudah.

d.Selain itu, pengguna juga dapat mengirim teks, gambar, audio, maupun video secara real time dengan bantuan jaringan komputer.

e.Kita dapat mengakses berita atau informasi dengan sangat mudah melalui internet dikarenakan internet merupakan salah satu contoh jaringan komputer.

f.Misalkan dalam suatu kantor memerlukan printer, kita tidak perlu membeli printer sejumlah dengan komputer yang terdapat pada kantor tersebut. Kita cukup membeli satu printer saja untuk digunakan oleh semua karyawan kantor tersebut dengan bantuan jaringan komputer.

D.Perangkat Yang Digunnakan untuk Membuat sebuah Jaringan Komputer:

a. Komputer Server

Server merupakan sebuah perangkat atau komputer khusus yang menyediakan berbagai layanan atau service pada client yang terhubung dengannya. Umumnya server dibekali dengan spesifikasi hardware yang cukup tinggi, terutama dari segi processor (bisanya menggunakan Intel Xeon) dan RAM-nya (Rata-rata 16GB lebih).

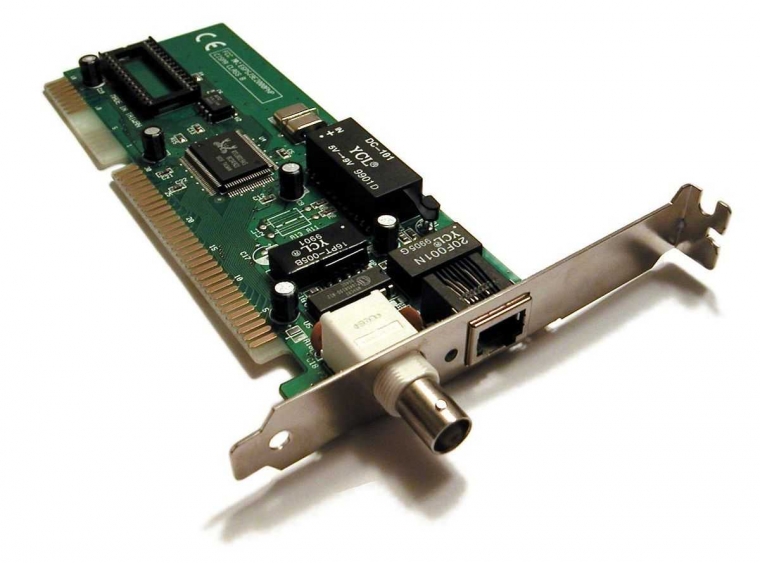

b. Network Interface Card

Alat ini digunakan untuk berhubungan antara komputer satu dengan lainnya menggunakan jaringan LAN (Local Area Network), kabel yang digunakan adalah kabel UTP menggunakan konektor RJ45 standar konektor jaringan.

c. Hub dan switch

Perangkat ini berfungsi sebagai penghubung antara komputer satu dengan komputer yang lainnya menggunakan kabel LAN dan mengatur pengiriman data dalam jaringan tersebut.

d. Repeater

Apabila penggunaan jaringan ini jarak antara komputer satu dengan lainnya berjauhan maka alat ini sangat penting karena berfungsi sebagai penguat sinyal.

e. Bridge

merupakan perangkat jaringan yang memiliki fungsi memperluas suatu jaringan sekaligus membuat sebuah segmen jaringan. Bridge akan memetakan alamat Ethernet dari setiap titik yang ada pada masing-masing segmen network. Kemudian Bridge akan menyeleksi dan hanya memperbolehkan perpindahan data tertentu saja.

Cara kerja bridge yaitu mengenali alamat MAC yang mentransmisi sebuah data ke jaringan, kemudian bridge akan membuat tabel internal secara otomatis, dimana tabel ini dapat menentukan segmen mana yang akan dirouting maupun yang akan difilter.

f. Router

Perangkat ini berfungsi hampir sama dengan hub dan switch akan tetapi fungsinya berbeda dalam mengatur data, router dapat memilih jalur yang terbaik dalam pengiriman datanya berdasarkan alamat tujuan dan alamat asal. Apabila dalam satu jaringan terhubung ke dalam jaringan internet maka fungsi router menterjemahkan informasi antara LAN dan internet.

g. Kabel UTP (Media Transmisi)



kabel jaringan merupakan media transmisi berbentuk kabel yang digunakan untuk menghubungkan dua komputer atau lebih untuk saling bertukar data satu sama lain.

h.Wireless Card



Wireless card merupakan salah satu perangkat jaringan yang dapat menghubungkan dua device secara nirkabel atau tanpa menggunakan media kabel. Dengan menggunakan wireless card, dua komputer atau lebih dapat saling terhubung melalui jaringan wifi, tanpa harus menggunakan kabel Jaringan





E.Topologi Jaringan

topologi jaringan adalah seperangkat komputer yang saling terhubung secara bersamaan satu dengan lainnya dengan tujuan utama, yakni untuk saling berbagi sumberdaya.

a. Topologi Bus

Topologi Bus.

Topologi jaringan ini hanya menggunakan satu kabel untuk menghubungkan komputer dalam satu jaringan.

Kelebihan :

1. Hemat kabel

2. Layout kabel sederhana

3. Mudah dikembangkan

4. Tidak butuh kendali pusat

5. Mudah untuk menambah maupun mengurangi terminal

Kekurangan :

1. Deteksi dan isolasi kesalahan sangat kecil.

2. Kepadatan lalu lintas tinggi.

3. Keamanan data kurang terjamin Kecepatan akan menurun bila pemakai bertambah

4. Diperlukan repeater untuk jarak jauh.

b. Topologi Ring

Topologi Ring.

Kelebihan :

1. Hemat kabel

2. Dapat melayani lalu lintas data yang padat

Kekurangan :

1. Peka kesalahan

2. Pengembangan jaringan lebih kaku.

3. Kerusakan pada termina dapat melumpuhkan kerja seluruh jaringan Lambat, karena pengiriman menunggu giliran token

c. Topologi Star

Topologi Star.

Kelebihan :

1. Fleksibel karena pemasangan kabel mudah

2. Penambahan atau pengurangan terminal mudah

3. Kontrol terpusat sehingga memudahkan deteksi dan isolasi kesalahan dalam pengelolaan jaringan

Kekurangan :

1. Boros kabel

2. Kontrol terpusat (Hub) jadi elemen kritis.

F.Prinsip Perancangan Jaringan

• ·    Pertama, sebuah komputer server yang berisi data dan juga informasi haruslah sudah siap untuk digunakan.

• ·   Kedua, komputer client nantinya akan melakukan request informasi apa saja yang dibutuhkan.

• ·    Server akan merespon, dengan cara melakukan pengiriman data. Saat ini, komputer server akan berperan sebagai transmitter.

• ·  Paket data, informasi, dan lainnya kemudian akan ditransmisikan melaui sebuah jaringan komputer, baik secara kabel maupun nirkabel.

• ·  Apabila jaringan menggunakan prinsip kerja peer to peer, maka paket data akan langsung ditransmisikan ke komputer user yang berperan sebagai receiver.

• ·   Apabila mengimplementasikan topologi jaringan tertentu, seperti topologi star, maka sebelumnya, paket data akan dipecah terlebih dahulu dengan menggunakan perangkat keras jaringan seperti hub, switch, bridge dan juga router yang kemudian akan diteruskan ke lebih dari 1 komputer client yang menjadi receiver.

• ·   Dalam proses transmisinya, paket data akan melewati beberapa protocol dan juga lapisan atau layer setiap paket data mulai dikirmkan oleh server melewati perangkat keras jaringan hingga sampai ke komputer client.

G.Memilih Perangkat Jaringan

Dalam mendesain sebuah jaringan, adalah hal penting dalam urusan memilih perangkat jaringan yang dibutuhkan, yang terbaik untuk memungkinkan perangkat jaringan agar bisa dikembangkan. Dalam perangkat enterprise, baik switch maupun router memainkan peran penting dalam kemonikasi jaringan. Ada lima kategori switch untuk jaringan enterprise, diantaranya:

• ·         Campus LAN Switches – Untuk skala kinerja jaringan disuatu LAN enterprise, ada core, distribution, access, dan compact Platform Switch ini bervariasi dari switch tanpa kipas dengan delapan port tetap ke switch 13-blade mendukung ratusan port. Campus LAN Switches termasuk Cisco 2960, 3560, 3750, 3850, 4500, 6500, dan 6800 Series.

• ·         Switch Data Center – Sebuah pusat data harus dibangun berdasarkan switch yang mempromosikan skalabilitas infrastruktur, kesinambungan operasional, dan fleksibilitas transportasi. Switch Data Center, diantaranya: switch Cisco Nexus Series dan Seri switch Cisco Catalyst 6500.

• ·         Service provider switch – switch penyedia layanan dibagi dalam dua kategori: switch agregasi dan switch akses Ethernet.

• ·         Aggregation switch adalah carrier-grade Ethernet switch yang agregat lalu lintas di tepi jaringan.

• ·         Ethernet access switch memiliki aplikasi kecerdasan, layanan terpadu, virtualisasi, keamanan terpadu, dan manajemen yang disederhanakan.

H.Konsep Wireless

Wireless LAN bekerja dengan menggunakan gelombang radio.  Sinyal radio menjalar dari pengirim ke penerima melalui free space, pantulan, difraksim, line of sight dan obstructed LOS.  Ini berarti sinyal radio tiba di penerima melalui banyak jalur (Multipath), dimana tiap sinyal (pada jalur berbeda-beda) memiliki level kekuatan,delay dan fasa yang berbeda-beda.

I.Teknologi Wireless

Teknologi wireless adalah teknologi yang menghubungkan dua perangkat atau lebih tanpa menggunakan kabel. Biasanya , orang juga menyebutnya dengan istilah teknologi nirkabel. Teknologi wireless ini umumnya dipakai untuk pemindahan data. Jika dulu Anda harus menggunakan media kabel, sekarang tidak lagi. Teknologi wireless membuat proses transfer data menjadi lebih praktis.

J.WLAN

WLAN adalah singkatan dari Wireless Local Area Network yaitu suatu jenis jaringan komputer yang menggunakan gelombang radio sebagai alat atau media transmisi data. Informasi atau data ditransfer dari satu komputer ke komputer yang lainnya menggunakan gelombang radio. WLAN juga sering disebut dengan Jaringan Nirkabel atau jaringan wireless.

    Kelebihan WLAN

• Mobilitas tinggi
• Kemudahan dan kecepatan instalasi
• Fleksibel

     Kekurangan WLAN

• Delay yang besar.
• Biaya peralatan mahal (kelemahan ini dapat dihilangkan dengan mengembangkan dan memproduksi teknologi komponen elektronika sehingga dapat menekan biaya jaringan).
• Adanya masalah propagasi radio seperti terhalang, terpantul dan banyak sumber interferensi.
• Kapasitas jaringan menghadapi keterbatasan spektrum (pita frekuensi tidak dapat diperlebar tetapi dapat dimanfaatkan dengan efisien).
• Keamanan / kerahasian data kurang terjamin

 K.Etherchannel



Etherchannel adalah suatu teknologi trunking yang digunakan oleh switch Cisco catalyst dimana sejumlah fisikal port pada device digabung menjadi satu jalur logika dalam satu buah port group. Fungsinya untuk meningkatkan kecepatan koneksi antar switch, router ataupun server dan jika salah satu port atau jalur rusak maka port group akan tetap bekerja menggunakan jalur atau port yang lain.

  Hal-hal dasar yang perlu diketahui dan dilakukan sebelum melakukan konfigurasi EtherChannel adalah:

·         Identifikasi port mana saja yang ingin digunakan untuk EtherChannel di TIAP switch.

·         Membuat nomor untuk channel group.

·         Memilih mode (On/Off/Passive/Active/Desirable).

·         Mengkonfigurasi Interface untuk bisa digunakan menjadi EtherChannel dan juga mode nya (apakah Access, Trunk Mode, atau yang lain)

·         Verifikasi konfigurasi.

    L.OSPF ( Open Shortest Path First )

  OSPF merupakan routing protocol berbasis link state, termasuk dalam interior Gateway Protocol (IGP). Menggunakan algoritma Dijkstra untuk menghitung shortest path first (SPF). Menggunakan cost sebagai routing metric. Setelah antar router bertukar informasi maka akan terbentuk database link state pada masing-masing router.

  OSPF mungkin merupakan IGP yang paling banyak digunakan. Menggunakan metode MD5 untuk autentikasi antar router sebelum menerima Link-state Advertisement (LSA). Dari awak OSPF sudah mendukung CIDR dan VLSM, berbeda dengan RIP. Bahkan untuk OSPFv3 sudah mendukung untuk IPv6.

  Router dalam broadcast domain yang sama akan melakukan adjacencies untuk mendeteksi satu sama lainnya. Pendeteksian dilakukan dengan mendengarkan “Hello Packet”. Hal ini disebut 2 way state. Router OSPF mengirimkan “Hello Packet” dengan cara unicast dan multicast. Alamat multicast 224.0.0.5 dan 224.0.0.6 digunakan OSPF, sehingga OSPF tidak menggunakan TCP atau UDP melainkan IP protocol 89.
